Pouch Cell верхняя боковая уплотнение дегазирование и предварительная уплотнение три в одной машине

Представляю:

Устройство выполняет в основном три функции: уплотнение верхней стороны, предварительную упаковку и вакуумную дегазировку литиевой батареи.Эта машина через дисплей интерфейс классификации точно контролировать верхнюю сторону упаковки, предварительная упаковка, вакуумная статическая три функции. он состоит из нагревательной уплотнителя, вакуумной насосной коробки и пневматической тепловой уплотнитель компонент, который автоматически завершает верхнюю сторону уплотнения,предварительная упаковка и вакуумное дегазирование трех функций батарейного ячейки.

Основные особенности:

* Голова изготовлена из меди, хороший эффект теплопередачи, экономия энергии, повышение эффективности работы, энергосбережение по сравнению с аналогичными продуктами;

* Давление верхней и нижней головки может регулироваться регулятором давления для достижения различных требований к параметрам процесса;

* Верхняя и нижняя головки двигаются цилиндром через два линейных рукава, а верхняя и нижняя части движения гибкие.и руководство точно, чтобы обеспечить параллельность продукта после уплотнения краев;

* Изменения в полости можно наблюдать при работе через перспективное окно;

* Потолок покрытия приводится цилиндром, направляется вращающимся рукояткой, гибким движением вверх и вниз, точным руководством для обеспечения требований к уплотнению продукта;

* Может применяться к различным спецификациям аккумуляторов, и регулировка проста и удобна;

* Основная машина и управляющая коробка разделенная конструкция, так что машина может быть помещена в работу с перчатками, также может быть помещена в работу с конвейерами;

* Легко управлять, красивый внешний вид, небольшой размер, легкий вес.

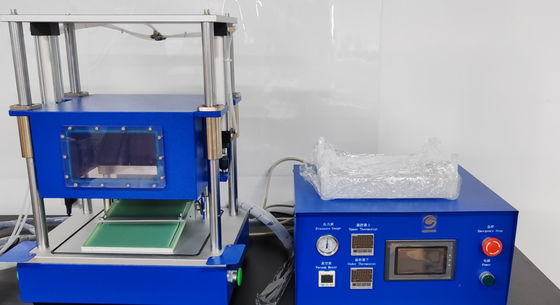

Изображение для справки:

Технические параметры:

* автоматическое управление сенсорным экраном с ПЛК;

* Полость изготовлена из алюминиевого сплава, коррозионная стойкость, твердая структура;

* Регулируемая степень вакуума до -95Kpa (собственный вакуумный насос покупателя);

* Температура головы: комнатная температура ~ 250°C, температура регулируемая;

* Точность регулирования температуры: ±2°C;

* Тепловое давление уплотнения: 0 ~ 7 кг/см2 регулируемое;

* Время теплового уплотнения: 0 ~ 99 секунд регулируемое;

* Ширина края: 5±0,4 мм (согласно требованиям заказчика);

* Максимальный размер края: 200 мм;

* Максимальный диапазон разряда батареи длина 200, ширина 160 мм (включая газовый карман);

* Диапазон толщины уплотнения: 60 ~ 300 мм;

* Точность толщины уплотнения (мм): любая разница в толщине упаковки в двух точках < 15um;

* Потребление газа: примерно 0,2 л сжатого газа/раз на уплотнение;

* Рабочая скорость воздушного давления: ≥180 раз в час;

* Мощность: 300 Вт нагревательная труба, расход нагревательной мощности около 0,6 КВт;

* Источник питания: 220В/50Гц;

* Источник сжатого воздуха: 0,5 ~ 0,8 МПа; при использовании в перчаточном шкафу источник питания цилиндра должен соответствовать рабочему газу, используемому в перчаточном шкафу.

Размеры оборудования:

* Общий размер: рабочая секция: 470 мм * 485 мм * 435 мм;

Контрольная коробка: 420 мм * 325 мм * 225 мм;

* Вес: около 50 кг.

Состав оборудования:

Эта машина состоит из следующих частей:

1Механическая часть: нижний механизм шаблона, механизм вакуумной камеры, механизм привода, механизм направления, механизм основания, часть управления электрической коробкой и т.д.;

2Электрическая часть: пневматические компоненты, твердотельные реле, электромоторные клапаны, фотоэлектрические выключатели и т.д.

3 Основные компоненты:

цилиндр: AIRTAC;

Подшипник: высокое качество отечественного NSK;

Термостат: Omron (импортируется из Японии);

Реле времени: Omron/ отечественное качество;

Промежуточная реле: Omron (импорт из Японии).

Методы обслуживания и меры предосторожности:

1. Часто вытирайте верхние и нижние доски и вакуумную камеру, чтобы она оставалась чистой.

2- смазывайте движущиеся части подшипника, чтобы движение было гладким.

3Если длительное время не использовать, очистите поверхность движущихся частей механизма, и поверхность должна быть опрыскана противоржавеющим маслом.

4Регулярно проверяйте винты, гайки, штыки и другие крепежные элементы в различных частях машины, чтобы предотвратить ослабление и предотвратить несчастные случаи качества машины и несчастные случаи с лицами.

Процедуры безопасной эксплуатации:

1Не протягивайте руки или другие части в вакуумную камеру, движущиеся части рукава шарового гида или опасную зону во время работы, что может привести к травмам.Не позволяйте двум или более людям управлять машиной, чтобы избежать случайных травм..

Примечание: При электрическом защитном устройстве, предохранительное покрытие, чтобы движущиеся части внутри защитного покрытия, чтобы обеспечить личную безопасность.

2Иностранные техники и назначенный персонал не могут произвольно демонтировать и отлаживать оборудование.

3Не демонтируйте компоненты цепи без разрешения.
