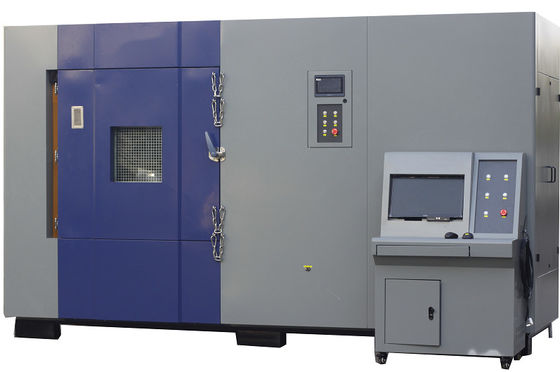

Измеритель иглы для сжатия батареи

Основные технические параметры:

.1 Эффективный объем 5000 л

.3 Внутренние размеры испытательной области W ((ширина) 2500mm*H ((высота) 1000mm *D ((глубина) 2000mm

.4 Внешние размеры W ((ширина) 3860 мм*H ((высота) 2300 мм*D ((глубина) 2230 мм (горизонтально)

Советы: Размер, пожалуйста, следуйте окончательному дизайну подтверждения три мнения преобладают!

5. Силовое отображение Высокая точность датчика давления и отображение через компьютерный дисплей

6 Режим управления Компьютеризированное управление, дистанционное управление проводом, может эффективно защитить безопасность испытателей

7 Переменные управления PLC и компьютер могут управляться и отображаться отдельно; давление, ход, общее напряжение или одно напряжение могут использоваться в качестве переменных управления отдельно или в сочетании,и испытание прекратится, когда любое условие достигнет установленного значения.8 Камеры системы видеонаблюдения имеют огнестойкость, огнестойкость, высокотемпературную стойкость; взрывостойкий щит подлежит замене и поставляется с 2 запасными частями

.9 Дистанционное управление Настройка всех параметров управления, сбор данных и видеозапись системы мониторинга могут быть управлены компьютером в удалении от устройства

.10 Точность разрешения Температура 0,1°C, напряжение 1mv

.11 Поддержка платформы объемом 1 ТБ

.12 Режим гидравлического привода

.13 Частота сбора данных: 50 раз в секунду.

.14 Максимальный ход: ход: 600 мм, точность управления 1 мм,

.15 Режим передачи сигнала RS 232 серийный порт или USB2.0 серийный порт высокоскоростной передачи

.16 Цифровая система отбора проб 2 напряжение 0-60V, точность 0,1%;

2-сторонняя температура 0-800°C, точность 0,5 °C

.17 Скорость экструзии 1 ~ 400 мм/мин (регулируемая)

.18 Цифровой дисплей силы проникновения регулируется, точность 0,1%

.19 Экструзионный гиг арки экструзионный диск (радиус 7 мм), может непрерывно достигать многослойной экструзионной деформации заполнения

.20 Канал сбора основного напряжения 1 канал

.21 Диапазон температурных испытаний 0 ~ 800°C

.22 Точность напряжения и температуры ± 1%fs

.23 Управление сервоклапасом регулирования давления

.24 Диапазон давления 1KN - 200KN Гидравлическое управление

.25 Точность давления ≤±0,5% (FSR)

.26 Точность регулирования давления ± 1%

.27 Скорость экструзирования 1 ~ 600 мм/С ((регулируемая)

.28 Разрешение смещения 0,01 мм

.29 Точность управления смещением ± 1%

.30 Точность отображения напряжения ± 0,2% FSR

.31 Удерживать давление от 0 до 9999 секунд

.32 Деформация экструзией 0~100% установка ткани с несколькими редукторами, может непрерывно достигать многослойной деформации экструзией

.33 Частота сбора 100 Гц

.34 Стальная игла стандартная Phi 2 мм - Phi 8 мм высокотемпературная стальная игла каждой 2, длина 100 мм, или на заказ в соответствии с требованиями пользователя

.35 Кончик иглы находится в 200 мм от нижней части плоскости батареи

.36 Скорость иглоукалывания со скоростью 1-80 мм / с, от направления, перпендикулярному пластине батареи, через

.37 Сила проникновения 250 кг

.38 Путешествие 500 мм или по договоренности

.39 Режим зажима Ручное зажимание

Краткое описание

Экструдер батарейных батарей используется для моделирования ситуации, когда батарея сжимается во время использования, транспортировки и хранения батарейных батарей или систем, батарейных элементов,или батарейные модулиОн искусственно представляет различные ситуации, с которыми может столкнуться аккумулятор при воздействии сильных внешних сил, и используется для оценки безопасности аккумулятора;Устройство может абсолютно обеспечить личную безопасность и не наносить ущерба испытательной среде в случае пожара или взрыва батареи во время испытанияДанные испытания в режиме реального времени (например, напряжение батареи, максимальная температура на поверхности батареи,для оценки экспериментальных результатов) должны быть использованы для определения того, что батарея не должна воспламеняться.Это также важное испытательное оборудование для производителей батарей и научно-исследовательских институтов.

Все проволочные жилеты покрыты металлическими огнеупорными трубами, которые эффективно предотвращают возникновение пожара и сгорания в процессе испытания батареи;
устанавливать осветительные приборы для четкого видения ситуации внутри студии извне;
Установка испытательных отверстий и портов подачи воздуха с портами подачи воздуха и выхлопными вентиляторами позволит более эффективно быстро устранить давление испытуемых выхлопных газов и воздуха;Испытательные отверстия предназначены для испытателей для обнаружения температуры или давления воздуха в помещении для испытаний;
Контрольная часть и испытательная камера отделены друг от друга и могут работать на расстоянии 1-2 метров при условии принятия определенных мер безопасности.

Текущие методы испытаний для отдельных батарей

---Направление сжатия: давление накладывается перпендикулярно направлению пластинки батареи;
--- Форма сжатия: полуцилиндрический корпус радиусом 75 мм, длина которого (L) больше размера сжатой батареи;
--- Скорость сжатия: (5 ± 1) мм/с
---Степень сжатия: прекратить сжатие после того, как напряжение достигнет 0 В или деформация достигнет 30% или сила сжатия достигнет 200 кН (в зависимости от того, что достигается раньше).
Наблюдайте в течение 1 часа.

Метод испытания батарейного модуля

---Направление сжатия: направление, в котором модуль аккумулятора наиболее чувствителен к сжатию в общем расположении транспортного средства, одинаковое.Если направление, наиболее подверженное сжатию, недоступно, применять давление перпендикулярно направлению расположения отдельных батарей;
--- Скорость сжатия: (5 ± 1) мм/с
--- Форма сжатия: полуцилиндрический корпус радиусом 75 мм, длина которого (L) больше размера сжатой батареи, но не более 1 м;
---Степень сжатия: когда деформация модуля батареи достигает 30% или сила сжатия достигает 1000-кратного веса батареи или большего из значений, перечисленных в таблице 1,Держите в течение 10 минут и наблюдайте в течение 1 часа
